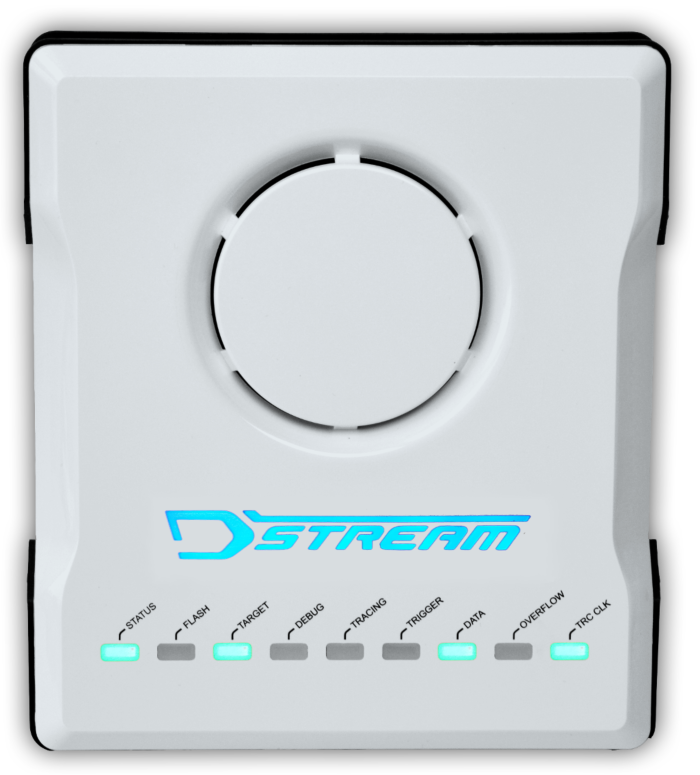

Dotato di funzionalità avanzate, come l’accelerazione hardware per molte piattaforme di sviluppo e l’interfaccia di debug aperta per consentire l’utilizzo di tool di terze parti, DSTREAM-ST insieme a DS-5 Development Studio rappresenta la soluzione più completa attualmente disponibile sul mercato per lo sviluppo ed il debug di SoC (System on Chip) complessi.
Supporto per Armv8
Debug per architetture Arm in versione da v4 a v8.
Super veloce
Interfaccia target all'avanguardia con capacità di autoconfigurazione per garantire elevate velocità di download, nonché debug affidabili e responsivig.
Modalità streaming trace
Acquisizione di segnali 4-pin trace da strumentazione esterna (STM, ITM) e trasferimento in tempo reale sul PC host tramite interfacce USB3 o GbE. È supportato anche il trace delle istruzioni esterne Cortex-M e il trace on-chip;
Debug flessibile
Sono inclusi connettori ed adattatori per JTAG, CoreSight e TI. Compatibile con IP e debugger di terze parti per offrire la massima flessibilità.
Rapidità di sviluppo
L'innovazione design che caratterizza l'interfaccia, in grado di auto configurarsi sulle caratteristiche della piattaforma target, unitamente alla velocità tipica delle architetture FPGA consente download estremamente veloci, nonchè di scorrere il codice in modo super veloce sia single-core. DSTREAM-ST viene fornito con tutti i cavi e gli adattatori necessari a connettersi a sistemi target che utilizzano connettori standard Arm 20 via JTAG, TI 14 via JTAG, CoreSight 10/20 e MICTOR 38, al fine di offrire agli utenti la massima flessibilità indipendentemente dalla piattaforma hardware utilizzata.
Hai ancora dubbi o non sai da dove iniziare?
Per qualsiasi informazione, non esitare a contattarci. I nostri esperti saranno a disposizione per proporti la soluzione più adatta alle tue esigenze.
Debug protocol: JTAG and Serial-Wire Debug
Target connectors:
- 20-pin Arm JTAG
- 14-pin TI OMAP
- 10-pin & 20-pin high-density CoreSight connectors
- 38-pin MICTOR
4-bit wide trace capture at up to 300 MHz DDR (600 Mbit/s per pin)
Interface Vref: 1 V - 3.3 V (configurable by target)
See supported processor cores »
See supported devices & platforms »
Software Requirements: DS-5 version 5.27 or newer (sold separately)
DS-5 Debug Probes Comparison
| Debug Probe | DSTREAM | DSTREAM-ST | ULINKpro family* |
|---|---|---|---|
| Functionality | Debug, Trace | Debug, Streamed Trace | Debug |
| Target type | Hardware | Hardware | Hardware |
| Cortex-A series support | All | All | Selected devices based on Cortex-A5 Cortex-A8 Cortex-A9 |
| Cortex-R series support | All | All | Selected devices based on Cortex-R4 Cortex-R5 |
| Cortex-M series support | All | All | Selected devices based on any Cortex-M |
| Arm11 series support | All | All | - |
| Arm9 series support | All | All | - |
| Arm7 series support | All | All | - |
| Maximum number of cores | 128* (See Cores + CoreSight devices limit) | 1022* (See Cores + CoreSight devices limit) | 4 |
| JTAG, SWD | JTAG, SWD | JTAG, SWD | |
| JTAG frequency (MHz) | 60 | 180 | 50 |
| 2500 | 12000 | 1000 | |
| On-target trace | Yes | Yes | Yes |
| Up to 16 pins | Up to 4 pins | - | |
| External serial trace | HSSTP, SETM | - | - |
| Trace buffer | 4 GB | None - streamed to host PC | - |
| Cores + CoreSight devices limit | 254 (up to 128 CPUs) | 1022 | - |
| Host connectivity | USB 2.0, Ethernet | USB 3.0, Gigabit Ethernet | USB 2.0 |
• Debug & trace su processori Arm da Armv4 a Armv8
• Interfacce USB 2.0 ed Ethernet 10/100 baseT per collegamento diretto o remoto
• Velocità di download del codice fino a 2.5 MB/s
• Ampia disponibilità di connettori
• JTAG clock fino a 60 MHz per l’upload ultra veloce del software
• Supporto di max. 254 dispositivi CoreSight (incluse fino a 128 CPU)
• Trace buffer di 4 GB per analisi su periodi estesi (es. su target molto veloci)
• Target reset da remoto
• Strumenti di selezione e test rapido dei dispostivi
• Modalità di clocking della porta trace: single e double edge
• Architettura flessibile per consentire l’impiego di IP e debugger di terze parti
