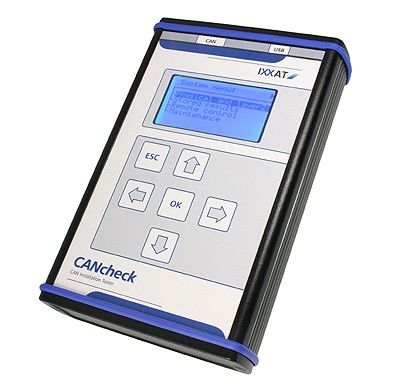

Il CANcheck consente un semplice test delle reti CAN durante la messa in servizio, la manutenzione e per la ricerca dei guasti. Per questo, il dispositivo portatile a batteria è collegato alla rete CAN da testare e gestito attraverso un menu strutturato in modo chiaro.
Funzioni / Caratteristiche
- Prova del cavo con la rete spenta e test operativo con con la rete inserita
- Prova dei collegamenti: prova delle resistenze fra tutti i pin del connettore CAN (assegnazione in conformità con il CIA), valutazione basata sui valori di soglia predefiniti
- Prova di resistenza terminale: misura di resistenza fra CAN_H e CAN_L
- Misura del livello di segnale: il livello di segnale assoluto e differenziale è elencato secondo l’identificatore
- Lunghezza di cavo: misura della lunghezza del cavo attraverso il ritardo di impulso/tempo
- Misura di baud rate: misura di baud rate del sistema CAN testato
- Scansione dell’identificatore: determinazione di tutti gli identificatori trasmessi ed visualizzazione della frequenza di ricezione
- Modalità CANopen: Il livello di segnale e la frequenza di ricezione elencati secondo node-ID
- Carico del bus: misura del carico corrente del bus del sistema CAN
- Error frame: numero di error frame per unità di tempo
- Guida dell'utente: istruzioni del test prima del test, messaggio di “OK” o di errore dopo il test, continuazione dopo il riconoscimento
- Multilingua: istruzioni di prova in tedesco o inglese
- Autoverifica dell'apparecchio una volta acceso
Il CANcheck è gestito per mezzo di un menù semplice attraverso i tasti cursore e il display LCD. I risultati dei test possono essere visualizzati sul display LCD o su un PC collegato. Per la visualizzazione dei risultati su un PC, il CANcheck è collegato al PC via USB. I risultati sono visualizzati sul PC attraverso un programma terminale. La funzione di registrazione del programma terminale permette ai risultati del test di essere archiviati in un file o di essere stampati.
| Display | 128 x 64 pixels; background light can be switched on or off |
| Keypad | Touch-sensitive keypad with 6 keys |
| Switch on/off | Switch on by pressing any key; switches off automatically after 10 mins. |
| USB port | USB 2.0 |
| CAN interface | ISO/IS 11898 High-Speed CAN |
| Power supply | 4 x 1.5 V Mignon Battery (AA) or USB |
| Operating time | approx. 24 hrs. with a battery capacity of 2850 mAh |
| Temperature range | 0 ºC ... +50 ºC |
| Housing and dimensions | Sturdy aluminum housing 116 x 160 x 34 mm (W/H/D) |
- Cable test with network switched off and operational test with network switched on
- Wiring test: test of the resistances between all pins of the CAN-connector (assignment in accordance with CiA), providing assessment based on pre-defined threshold values
- Terminal resistance test: measurement of the resistance between CAN_H and CAN_L
- Cable length: measurement of cable length via pulse-time delay, cable impedance
- Measurement of the signal level: absolute and differential signal level listed according to identifier
- Baud rate detection: detection of baud rate of the tested CAN system
- Identifier scan: determination of all identifiers transmitted and display of reception frequency
- CANopen mode: Signal level and reception frequency listed according to node-ID
- Bus load: measurement of the current bus load of the CAN system
- Error frames: number of error frames per time unit
- User’s guide: test instructions before the test, OK or error message after the test, continuation after acknowledgement
- Multilingual: test instructions in German or English
| 1.01.0097.00000 | CANcheck - Installation tester for CAN networks |
